- 3240环氧绝缘板 耐高温绝缘板
详细信息

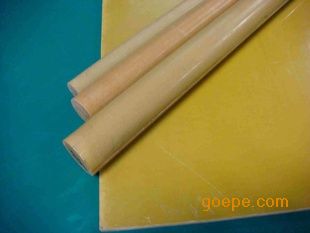

材质：环氧树脂 颜色：黄色 用途：绝缘，耐高温 品牌：端懿 型号：3240 3240环氧绝缘板由电工用棉布，浸以酚醛树脂，经烘烤，热压，加工而成的板状层压制品。
产品特点：该产品具有高机械性能，耐油性及一定的介电性能，适用于机械、电机、电子、电气设备中作绝缘结构零部件，并可在变压器油中使用。
一、技术要求
1、外观：表面应平整光滑，不容许有杂质和其他明显的缺陷，许有轻微擦伤；边缘应切割整齐，端面不得有分层和裂纹。
2、规格（mm）：A：1020×2020 B：1220×2450
标称容度和容许偏差应符合表1规定；翅度应符合表2规定；物理、机械和介性能应符合表3规定。
3、机械加工后不应有裂纹和分层（冲剪后）和掉渣标称厚度
容许偏差
0.5；0.8；1.0
±0.15
1.2；1.5
±0.18
1.8；2.0
±0.23
2.5；3.0；3.5
±0.33
4.0；4.5
±0.38
5.0；5.5
±0.48
6.0；6.5
±0.58
7.0；8.0
±0.68
9.0
±0.80
10.0
±0.90
11-15（相隔1）
±1.00
16-20（相隔1）
±1.30
21-30（相隔1）
±1.50
31-40（相隔1）
±2.00
42-50（相隔2）
±2.80
序号
指标名称
单位
指标
1
密度
g/cm3
1.30-1.42
2
马丁温度（纵向）
℃
≥100
3
弯曲强度
MPa
≥78.5
4
拉伸强度
MPa
≥54
5
粘合强度
N
≥5390
6
冲击强度
KJ/m2
≥15.7
7
垂直层向击穿强度
KV/mm
于90±2℃变压器油中
板厚0.2-3mm
≥15
标称厚度
翘度（不高于）
3.0-4.5
14
5.0-10.0
10
11-15
5
16-30
3
注：对订货单位要求的特殊规定，可与供需双方协商。
表1
表2
表3
二、试验方法
4、外观用眼观察冲突
5、机杠加工可按供需双方协商的加工方法进行，并用眼睛观测评定。
6、其他各项均按照国家标准《电绝缘热固性层压制品通用实验方法》进行测定。
三、验收，包装，标志，贮存和运输
7、出厂实验项目为本标准第1、2、3及第5条表3中第7项，其中1、2及第3条为逐张检测项目。
8、其他应符合国家标准《电工绝缘热固性层压制品验收、包装、标志、同贮存和运输通用规则》的规定。 -
