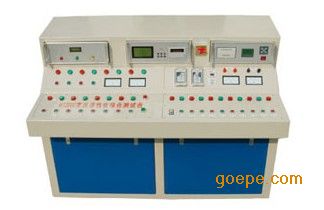

变压器性能综合测试台

用于测试开关触点、断路器接点、母线、接点、SF6开关、各种连接、熔断器及铁路的连接的直流电阻。工作原理：M400利 用一个可控硅整流电路进行调整测试电流预定值，此电流经过整流、滤波后被施加在被测样品，直接测出阻值。在这个电流中，电压施加在未知的被测电路和已知阻 值的电路后进行比较，读数显示在数字安培计上。测式原理采用四端测试方式，四端连接的方式被用于被测的未知电阻及其并联的电路上，测试电路及其选择开关决 定测试范围。

别名：变压器特性综合测试台、变压器特性测试台、变压器综合试验台、变压器测试

台、变压器试验台

产品主要特点：

数据处理采用自动存储和微机打印方式

1.本试验台还具备波形岐变校正、试验导线电阻校正、互感器误差校正功能。

2.可设定电压电流比率，直接显示测量值；

3.可测量低功率因数范围的功率；

4.变压器特性综合测试台采用大屏幕背光液晶显示，操作、显示分类清楚直观，操作方便。

5.能满足2500KVA以下的电力变压器的直流电阻测试、变比组别测试、空6.载损耗测试、负载损耗测试、交流耐压测试、感应耐压测试等试验。

7.电压、电流数显表或指针表直读，损耗、变比、直阻测试结果打印输出。

8.耐压试验过电流声光报警、计时

主要技术参数：

变压器综合试验台由三大部分组成　

1、计算机及数据处理软件系统；　

2、各测试单元数据收集系统；　

3、强电控制及仪表监视综合系统；　

变压器综合试验台软件介绍　

1、软件安装条件能在Windows98 、Windows2000、WindowsXP 等软件下正常工作；　2、软件的基本功能：　

  ① 变压器综合试验台软件可操作控制变压器变比测试仪、变压器绕组直流电阻测试仪、变压器特性测试仪；　

  ② 变压器综合试验台软件可按试验编号、容量、试验日期查询；　

3、变压器综合试验台软件的具体要求：　

  ① 软件人机界面友好，操作直观简单；　

  ② 软件工作既可自动接收下传数据、亦可人工录入数据。

本设备应在下列条件使用：

1．安装高度不超过海拔1000米。

2．周围介质温度不高于 +40 ℃，不低于 –5 ℃。

3．空气相对湿度不高于85%。

4．没有导电尘埃与破坏金属及绝缘的腐蚀性气体场所。

5．没有爆炸危险的场所。

6．没有振动且垂直倾斜不超过５o的场所。

供货成套性

1．SH70型变压器特性综合测试台一套

2．SH11直流电阻测试仪 一套

3．SH15-Ⅲ全自动变比组别测试仪一套

4．SH16-B变压器空载短路测试仪一套

5．配线 一套

6．产品说明书 一套
