回路电阻测试仪

SDYHL-300A（300A）回路电阻测试仪可使用较细的测试线，减轻了使用人员的劳动强度。仪器操作简便，测量数据稳定、重复性好。仪器与机箱一体化，体积小重量轻，便于携带，使用更方便；内部设有减震、散热通风装置，使用更可靠。

SDYHL- 300A（300A）回路电阻测试仪是测量各种开关设备回路电阻的仪器。可使用较细的测试线，减轻了使用人员的劳动强度。仪器操作简便，测量数据稳定、重 复性好。仪器与机箱一体化，体积小重量轻，便于携带，使用更方便；内部设有减震、散热通风装置，使用更可靠。

SDYHL-300A仪器若配合使用多功能高空接线钳”，在地面操作就可以完成高空开关接测试线的工作，安全、省时、省力。

一、主要技术指标

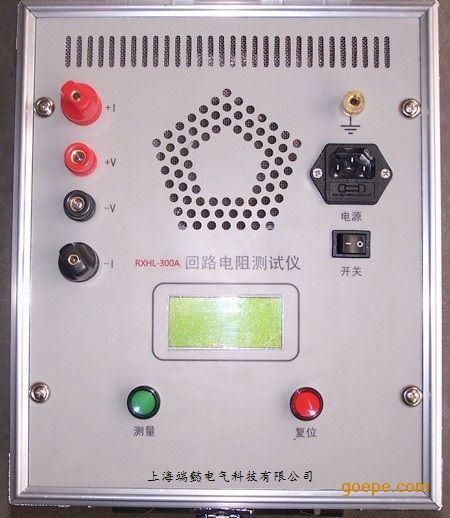

二.面板介绍　

液 晶 屏： 指示工作电流及测试值

电    源： AC 220V电源插座(插座带10A保险)

开    关： AC 220V电源开关

接地端子： 仪器与大地连接端子

+I    -I： 电流端子

+V    -V： 电压端子

测    量： 测试开始键

复    位： *功能恢复初始状态键

           第二功能选择测试电流或测试方式

三.测试步骤

1、接好AC220V电源线，仪器接地端子可靠接地。

2、用专用测试线连接开关和仪器，测试线钳口端接开关，另一端接仪器+I（红色粗线）、+V（红色细线）、-I（黑色粗线）、-V（黑色细线）。

注意：开关处于强电场环境中，在连接测试线前应将开关一端可靠接地。

3、电源开关置开，液晶屏显示电流  100A，仪器处于待机状态，按复位键可以选择不同的测试电流或测试方式（根据型号不同）。

4、按“测量”键，测试开始，液晶屏显示输出电流值，输出电流值稳定后，液晶屏显示试品阻值，表示测试完成，仪器自动关闭100A电流。

5 、按“复位”键，仪器可进行下一次测试。

6 、测试完毕后，电源开关置关，拆除电源线及测试线。

四、常见故障及处理办法

五、装箱清单

  1、SDYHL-300A（系列）主机             1台

  2、测试线                          1套

  3、保险管                          2只

  4、产品说明书                      1份

5、产品合格证                      1份

六、售后服务承诺：

1、技术服务

（1）我们提供的产品的质量完全满足公司的企业标准和相关国家标准。

（2）我公司对所提供的产品，免费现场调试。

（3）对用户提供技术培训，培训内容包括以下几点：

a)  仪器原理、使用说明及国内外相关技术的现状和发展；

b)  现场操作培训，能够让操作者熟练正确的使用产品；

c)  现场解答用户的提问等。

2、售后服务

（1）如产品质量有问题，公司的工程技术人员可在24小时内响应。

（2）对产品做到终身维修。

（3）对产品的软件负责终身免费升级，硬件升级仅收取材料成本费。

3、质量三包有效期

自需方收到产品之日起三年内为质量三包有效期；公司对产品实行终身维修。

4、保修条件

（1）保修期内免费维修和更换因产品质量原因造成的产品的损坏。

（2）因使用方保管不当、操作不当等人为因素造成的产品的损坏，维修时仅收取材料成本费。
