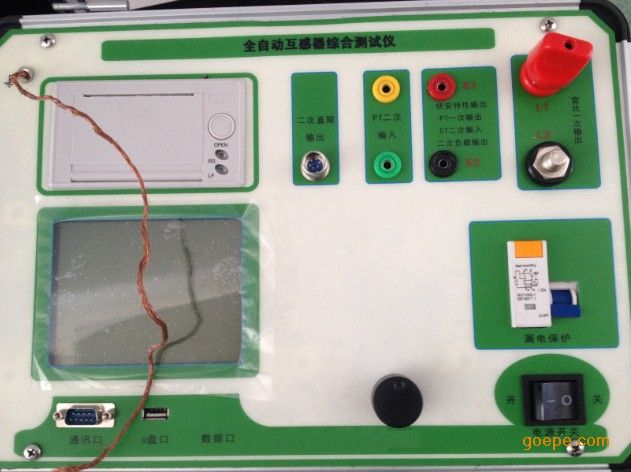

互感器现场校验仪

互感器现场校验仪专门为电流互感器伏安特性、变比、极性的测试而设计。还可作变压器极性的判别测试，是性价比较高的多功能试验仪器。

仪器采用高效低功耗升压变压器输出测试电流，同时对输入、输出信号进行真有效值测量、存储，可打印测试数据及曲线图，测CT变比时，可自动计算出变比值。单人操作即可完成全部的测试工作。具有重量轻、体积小、操作简便、数据可靠、方便携带，是电力系统理想的试验设备。

产品主要特点：

1自动测试  根据所设置的试验参数，全自动测试CT的伏安特性数据并自动绘制励磁特性曲线；自动测试和计算CT的变比。

2自带大屏幕图形LCD，全中文菜单界面，光标提示操作，实时显示测试数据和曲线，曲线坐标自动缩放，读图更加清晰。

3自带微型打印机，可实时打印CT伏安特性测试报告、励磁特性曲线和CT变比测试报告。

4具有通讯接口（RS232），可生成5%或10%误差曲线，使用更加方便。

5内置超大容量存储器，可存储200组测试数据；可上传至PC机，运用本公司开发的随机软件自动生成和编辑典型的测试报告。

6 配置方式灵活  内置升压器电压可升至1000V，外接升压器可升至2000V；升流器分为外置型和内置型两种，输出电流*大可达1500A;；能满足更多CT的测试要求。

7 电子式极性判别，直接指示测试结果。

8保护功能完善   本机具有单片机控制下的过流、过压全保护，可根据试验参数的设置情况自动调整过流过压保护值，以确保被试设备的安全。

主要技术参数：

1、电   源   输  入：     220V/380V（自适应）

2、伏安特性测试：     高输出      0-- 600V / 1000V    20A（*大）

                      低输出      0-- 240V / 400V      20A（*大）

电压测量     1000 V  0.2级 （分辩率0.1 V）

电流测量    20A      0.2级 （分辩率0.01 A ）

3、变  比  测  试：    测量范围      1--30000/5      0.2级

升流器输出      600A--1500A    （选配）

                一次电流测量      1500A     0.2级

二次电流测量      20A         0.2级

   主机输出至升流器      *大  10KVA

4、体        积 ：               400×300×260mm

5、重        量 ：               约18Kg
