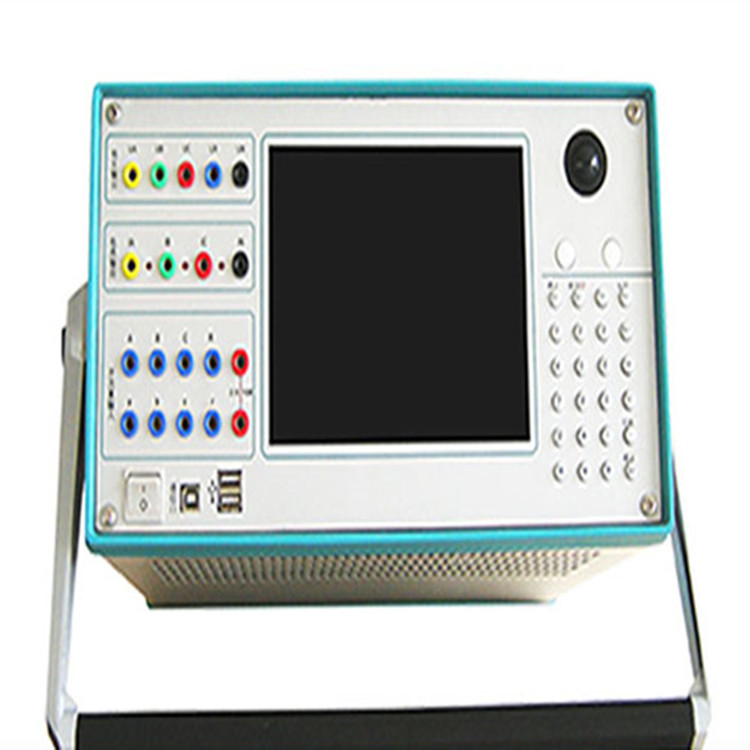

三相微机继电保护测试仪

SDY2000J系列三相微机继电保护测试仪是我公司推出的微机自动化及保护装置测试验收的新型产品。该仪器凝结了我单位数年来在全国众多用户中取得的 丰富经验，使其在精度、稳定性、可靠性、实用性、电磁兼容性及工业造型设计等方面均了有突破性的进展。仪器的核心是PC系列微机系统。采用全电子式功率放 大器作为输出部件，克服了传统调压器、升流器方式的测试仪输出精度差、过渡过程不正确等缺点；每相*大可达30A/300VA（三相并联输出可达90A /900VA）的电流放大器配备先进的LTC（负载跟踪控制）单元对电流放大器工作状态实时控制，保证大电流输出时低功耗、低温升可靠工作。16位高精度 D/A转换，极低相移的高阶低通滤波器保证了从直流到十次谐波输出的幅值与相位精度。其性能特点达到电力部颁发的《继电保护微机型试验装置技术条件》的标 准。测试仪的软件为全中文Windows操作界面，具有多重下拉菜单，图形快捷方式，汉字提示，图文并茂，既能将试验结果存盘，又能调出存盘数据，自动拟 合曲线，形成试验报告，十分方便，主机为单机箱，真正便携式。首创无线键鼠操作方式，灵活方便。是发电厂、供电局、科研院所等单位理想的各类保护装置测试 产品。

主要特点：

SDY2000J系列三相微机继电保护测试仪的特点：高、强、精、简

高：技术含量高。

强：功能强大。

精：输出精确。

简：操作简便。

测试软件：

通用测试模块：以手动和自动方式测试出通用继电器的动作值、动作时间、返回值、返回系数等适应多种动作方式，适应不同的接点类型。包括电压（过压、欠压）、电流、阻抗、频率、功率方向、中间、时间等继电器

元件保护测试模块：对频率及低周继电器的动作频率、元件保护滑差闭锁值、反时限过流、反时限过激磁、直流反时限、等特性自动测试。差动测试模块可对差动保护的比例制动特性、谐波制动比、间断角、直流助磁等特性进行测试。

线路保护测试模块：可以模拟多种类型的瞬间、永久及转换性故障。对高频、距离、零序和重合闸等动能进行自动测试。

专用测试模块：因国内生产的综合自动化及保护产品没有统一的要求和固定的方式，为了适应一些少见的特殊类型的功能模块的测试，专门留出一些可任意控制测试过程的界面供用户自由设定操作模式，或根据用户的要求为用户编制专用的测试界面。

录波回放模块：可对COMTRADE格式的故障数据、RTDS及EMTP仿真结果进行回放，故障再现有利于用户分析出故障原因并合理解决。

技术指标：数据
