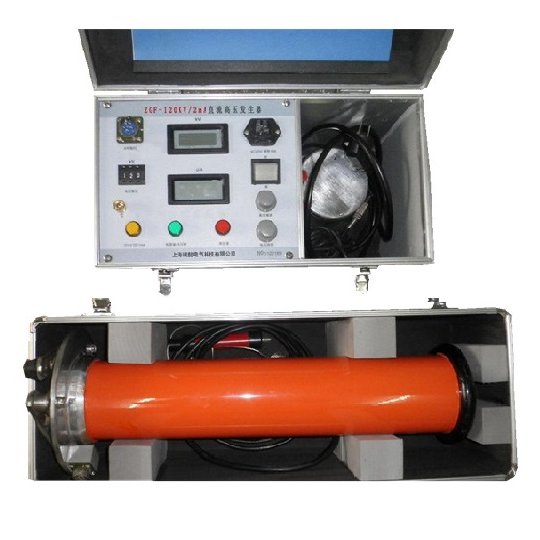

ZGF-120/3直流高压发生器 分体式
详细信息
| | 品牌：端懿 | | 型号：ZGF系列 | | 加工定制：否 | |
| | 外形尺寸：310 * 250 * 230 mm | | 重量：10 kg | | 电源电压：AC 220V±10% v | |
| | 测量范围：输出电压1200KV输出电流3mA | | 用途：应用于电力设备的绝缘试验、耐压 | | | |
ZGF-120/3直流高压发生器 分体式适用于电力部门、厂矿企业动力部门、科研单位、铁路、化工、发电厂等对氧化锌避雷器、磁吹避雷器、电力电缆、发电机、变压器、开关等设备的直流高压试验。
ZGF-120/3直流高压发生器 分体式产品主要特点：
①体积更小、重量更轻、更美观、更可靠、操作更简便、功能齐全，是电力系统21世纪理想的换代产品。
②采用*先进技术、工艺制造。脉冲串逻辑阵列调制，采用大功率IGBT器件，相位模糊控制，从而使输出稳定度更高，纹波更小，频率高达100KHZ。
③按免维修设计，主要部件均采用德、美、日进口器件，经久耐用，不怕连续对地直接短路放电。
④精度高、测量准确，输出电压调节采用单个多圈电位器，升压过程平稳，调节精度高，并有粗调、微调功能。仪器具有高低压端测量泄漏电流，高压端采用球形屏蔽数字表显示、不怕放电冲击。抗干扰性能好，适合现场使用。
⑤控制箱上电压表直接显示加在负载试品上的电压值，使用时无需外加分压器及限流电阻，接线简单，操作方便。
⑥负极性输出、零启动、连续可调、有过压、过流、回零、接地保护、断线保护等各种保护功能，自动保护功能强，操作安全，各种技术指标均优于行业标准及同类产品。
⑦具有75%的功能，做氧化锌避雷器测量带来方便。本仪器控制箱上有75%的电压开关功能，当电流升到1000uA时、就打开75%的按钮、这时电压表、电流表所显示的值就是75%的数据，做完后应立即将升压旋钮回到零位上，并且将微调电压旋钮回到零位上。并应立即将75%的铵钮开关打到正常的位置上，再做其它试验。
主要技术参数：
| 规格 |
输出电压（KV） |
输出电流（mA） |
输出功率（W） |
充电电流（mA） |
机箱重量（Kg） |
倍压重量（Kg） |
倍压筒高度（mm） |
| 60/2 |
60 |
2 |
120 |
3 |
4.3 |
6.3 |
Φ80*500 |
| 60/3 |
60 |
3 |
180 |
4.5 |
4.3 |
6.3 |
Φ80*500 |
| 80/2 |
80 |
2 |
160 |
3.0 |
4.3 |
6.5 |
Φ80*570 |
| 80/3 |
80 |
3 |
240 |
4.5 |
4.3 |
6.5 |
Φ80*620 |
| 100/2 |
100 |
2 |
200 |
3.0 |
4.3 |
6.8 |
Φ80*620 |
| 100/3 |
100 |
3 |
300 |
4.5 |
4.3 |
6.8 |
Φ80*620 |
| 100/4 |
100 |
4 |
40 |
6.0 |
4.3 |
7.2 |
Φ80*620 |
| 120/2 |
120 |
2 |
240 |
3.0 |
4.4 |
7.2 |
Φ80*770 |
| 120/3 |
120 |
3 |
360 |
4.5 |
4.4 |
7.2 |
Φ80*770 |
| 120/4 |
120 |
4 |
440 |
6.0 |
4.4 |
7.2 |
Φ80*770 |
| 200/2 |
200 |
2 |
400 |
3.0 |
4.4 |
7.2 |
Φ110*770 |
| 200/3 |
200 |
3 |
600 |
4.5 |
4.4 |
7.5 |
Φ110*770 |
| 200/4 |
200 |
4 |
800 |
6.0 |
4.6 |
7.5 |
Φ110*770 |
| 200/5 |
200 |
5 |
1000 |
7.5 |
4.6 |
7.6 |
Φ110*770 |
200/300
3/2 |
200/300 |
3/2 |
600 |
4.5/3.0 |
8.1 |
12.6 |
Φ110*1350 |
200/300
4/3 |
200/300 |
4/3 |
900 |
6/4.5 |
8.3 |
12.8 |
Φ110*1350 |
