特别适用于电力系统、工矿企业、科研部门等对各种电气设备、电器元件、绝缘材料进行工频或直流高压下的绝缘强度及泄漏试验，是高压试验中必不可少的重要设备。
本系列轻型高压试验变压器采用单框式铁芯结构。充气试验变压器初级绕组绕在铁芯上，高压绕组在外。这种同轴布置有效地减少了漏磁，因而增大了绕组间的耦合。
产品主要特点：

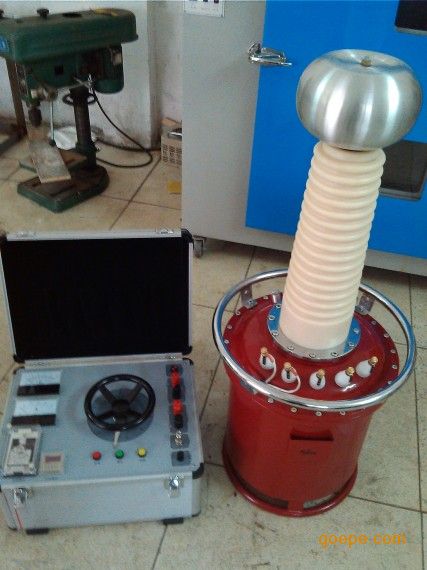

本系列轻型高压试验变压器为单相变压器，经操作箱（台）内调压器（100KVA
以上调压器外附）输出可调的0~200V
或0~400V
电压至试验变压器的初级绕组，根据电磁感应原理，在次级绕组可获得可调的高电压。单台交直流试验变压器工作接线原理见附图一；高压套管中装有高压硅堆，串接在高压回路中作半波整流。当短路杆将高压硅堆短接时，输出的高压为工频交流。拧出短路杆时输出的高压为直流。
可两台或三台试验变压器串级获得更高电压。试验变压器串级使用接线原理见附图二。串级高压试验变压器有很大的优越性，因为整个装置由几台单台试验变压器组成，单台试验变压器体积小、重量轻，便于运输和安装。它既可串接成高出几倍单台试验变压器的额定电压输出而组合使用，又可分开成几套单台试验变压器单独使用。附图二中，在*级和第二级的每个单台试验变压器中都有一励磁绕组A1
、C1
和A2
、C2
。低压电源加在试验变压器I
的初级绕组a1x1
上，单台试验变压器I
、II
、III
的输出电压分别是V1
、V2
、V3
、。励磁绕组A1
、C1
给第二级试验变压器的初级绕组供电；第二级试验变压器II
的励磁绕组A2
、C2
给第三级试验变压器III
的初级绕组供电。第二级试验变压器II
和第三级试验变压器III
的箱体对地分别在V1
和V1+V2
的高电位上，箱体对地是绝缘的，试验变压器I
的箱体接地。所以*级、第二级、第三级试验变压器对地电压分别为V1
、V1+V2
、V1+V2+V3
，其额定容量则分别为3P
、2P
、1P
。
主要技术参数：
>电压等级：10——600KV
>容量范围：1——600KVA
>空载电流：<7%
>阻抗电压：<8%
>额定电压局放量：<5PC
注意事项：
（1
）每次试验前后都应测量绝缘电阻，检查绝缘情况。
（2
）本产品禁止在高于45
℃的温度下长期存放、使用。
（3
）本产品不得超过额定参数使用。除试验必须外，决不允许全电压通电或断电。
（4
）做容量较大试品试验时，升压一定要缓慢，防止试品的充电电流过大损坏设备，做直流试验一定要充分放电。
（5
）本产品长期不用时应放置在通风、干燥、无阳光直射的地方。
（6
）本产品运输途中不得重击、重压，不可倾斜、倒置。
（7
）充气试验变压器油浸式试验变压器运输后需要静置才能通电。
（8
）使用本产品做高压试验必须由*人员操作，除熟悉本手册外，还必须严格执行国家有关标准和操作规程。可参照GB/T16972-1997
《高压输变设备的绝缘配合，高压试验技术》《电气设备预防性试验规程》等。
