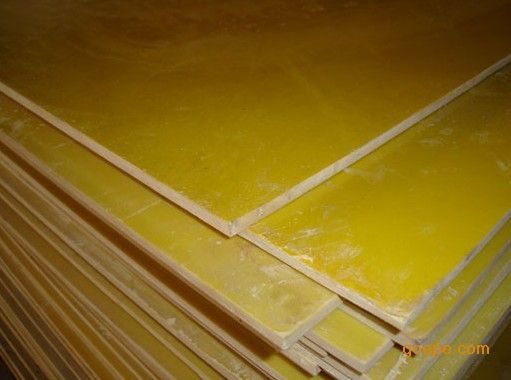

产品特点：
该产品具有高的机械性能和电性能，较好的耐热性和耐潮性，并有良好的机械加工性。适用于电路设备中作绝缘结构零部件，并可在潮湿环境条件下和变压器油中使用。
一、技术要求
1、外观
表面应平整光滑，不容许有气泡、杂质和其他明显的缺陷，许有轻微擦伤；边缘应切割整齐，端面不得有分层和裂纹。
2、规格 （mm）
A：1020×2020 B：1220×2450
标称厚度和容许偏差应符合表1规定；翅度应符合表2规定；物理、机械和介电性能应符合表3规定；
3、机械加工后不应有裂纹和分层（冲剪后）和掉渣。
|
标称厚度 |
容许偏差 |
|
0.2；0.3 |
±0.07 |
|
0.5；0.8 |
±0.14 |
|
1.0；1.2；1.5 |
±0.22 |
|
1.8；2.0 |
±0.28 |
|
2.5；3.0；3.5 |
±0.33 |
|
4.0；4.5 |
±0.38 |
|
5.0；5.5 |
±0.48 |
|
6.0；6.5 |
±0.58 |
|
7.0；8.0 |
±0.68 |
|
9.0；10.0 |
±0.80 |
|
11-15（相隔1) |
±1.00 |
|
16-20(相隔1） |
±1.30 |
|
21-30（相隔1） |
±1.50 |
|
32-40（相隔2） |
±2.00 |
|
42-50（相隔2） |
±2.20 |
|
52-60（相隔2) |
±2.50 |
|
65-80(相隔5） |
±2.80 |
|
|
序号 |
指标名称 |
单位 |
指标 |
|
1 |
密度 |
g/cm3 |
1.70-1.90 |
|
2 |
马丁温度（纵向 |
℃ |
≥200 |
|
3 |
弯曲强度 |
MPa |
|
|
|
给向 |
|
≥343 |
|
|
横向 |
|
≥284 |
4 |
拉伸强度 |
MPa |
|
|
|
纵向 |
|
≥294 |
|
|
横向 |
N |
≥216 |
|
5 |
粘合强度 |
|
≥5684 |
|
6 |
冲击强度 |
KJ/m3 |
|
|
|
纵向 |
|
≥147 |
|
|
横向 |
|
≥98 |
|
7 |
表面电阻率 |
Ω。cm |
|
|
|
常态时 |
|
≥1.0X10(13次方） |
|
|
浸水后 |
|
≥1.0X10(11次方） |
|
8 |
体积电阻率 |
Ω |
|
|
|
常态时 |
|
≥1.0X10（13次方） |
|
|
浸水后 |
|
≥1.0X10（8次方） |
|
9 |
平行层向绝缘电阻 |
Ω |
|
|
|
|
|
|
|
|
常态时 |
|
≥1.0X10（10次方） |
|
|
浸水后 |
|
≥1.0X10（8次方） |
|
10 |
频率50HZ时介质损耗因数 |
|
≤0.050 |
|
11 |
垂直层向击穿强度 |
KV/mm |
|
|
|
于90±2℃变压器油中 |
|
|
|
|
板厚0.5-1mm |
|
≥22.0 |
|
|
板厚1.1-2mm |
|
≥20.0 |
|
|
板厚2.1-3mm |
|
≥18.0 |
|
|
板厚3mm以上经板面加工者 |
|
≥18.0 |
|
12 |
平行层向击穿电压 |
KV |
|
|
|
于902变压器油中 |
|
30.0 |
|
|
表1 |
|
标称厚度 |
翘度（不高于） |
|
5.0-7.0 |
10 |
|
8.0-15 |
7 |
|
16-30 |
3 |
|
上海端懿电气科技有限公司
